品牌：ELITECHIP
封装：SOP-8
批号：A209-588B
数量*：1000000
描述：A209-588B触发开关IC
一． 功能说明
一个按键输入，三路输出：OUT1、OUT2、OUT3
上电不工作，OUT1为低电平，OUT2为高电平、OUT3为低电平
长按一秒开机，OUT1为高电平，OUT2为低电平、OUT3为低电平
长按3秒关机，OUT1为低电平，OUT2为高电平、OUT3为低电平
开机中短按按键拍照功能，OUT1一直高电平，OUT2为低电平、OUT3输出0.5S高电平之后转为低电平，中途触发有效，0.5S内短按触发再延时0.5S
二. 电气参数（VDD=5.0V  TA=25℃）
参数 符号 最小值 典型值 最大值 单位 条件
工作电压 VDD 2.4 3.0 5.5 V Fcpu = 1MHz
工作电流 IOP 3 5 mA VDD=5V,3mA
静态电流 ISTB 2 5 uA VDD=5.0V
驱动电流低电平输出 IOL 15 mA VDD=5.0V,VOP=VSS+0.5V
驱动电流高电平输出 IOH 10 mA VDD=5.0V,VOP=VDD-0.5V
过VDD极限电流 IVDDmax 60 mA
过GND极限电流 IGNDmax 60 mA
工作温度 TA -20 25 85 ℃
储存温度 Tstg -40 25 125 ℃

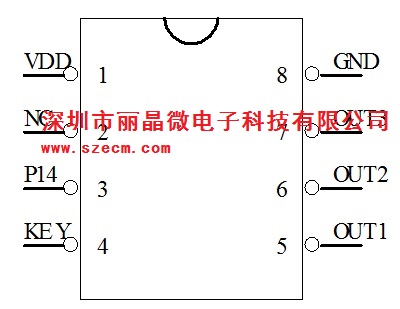

三. 脚位图（SOP-8）
管脚号 符号 功能描述
1 VDD 电源正
2 NC 悬空
3 P14 接四脚
4 KEY 触发开关
5 OUT1 上电低电平
6 OUT2 上电高电平
7 OUT3 上电低电平
8 GND 电源负

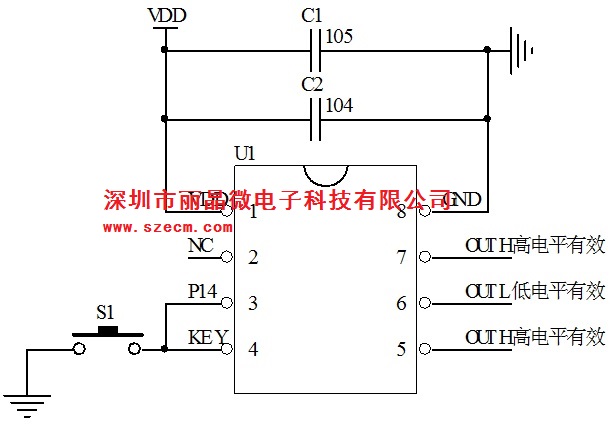

四. 参考电路图：

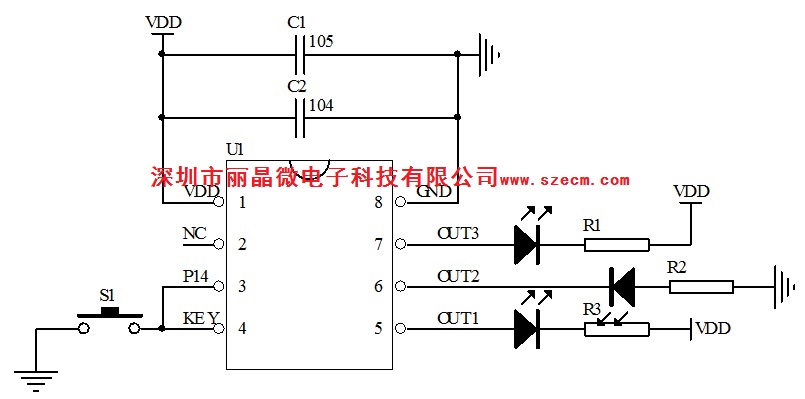

接LED应用图

版本说明
版本 日期 描述
A209-588B 2019/9/4 V01初版


深圳市丽晶微电子科技有限公司，专注于长按开关机IC，一键开关机芯片，长按1秒开机 长按3秒关机开关IC芯片，触发按键开关IC芯片方案开发，咨询热线：0755-29100085
