品牌：ELITECHIP
封装：SOP-8
数量*：1000000
描述：EC200907-15AB-11C7简易版直播灯芯片方案
一． 功能说明
供电方式：DC3.7V,18650锂电供电。
一路按键控制，两路输出：OUT1、OUT2。
上电不工作，OUT1和OUT2低电平
短按开关KEY第一次，OUT1开启30%亮度。
短按开关KEY第二次，OUT1开启60%亮度。
短按开关KEY第三次，OUT1开启100%亮度。
短按开关KEY第四次，OUT2开启30%亮度。
短按开关KEY第五次，OUT2开启60%亮度。
短按开关KEY第六次，OUT2开启100%亮度。
短按开关KEY第七次，OUT1,OUT2各开启50%。
短按开关KEY第八次，关闭，OUT1,OUT2低电平，输出停止，处于待机状态。

在任何开灯状态下，长按开关超过1S关机，输出停止，处于待机状态。
二． 电气参数   （VDD=3.0V  TA=25℃）
参数 符号 最小值 典型值 最大值 单位 条件
工作电压 VDD 2.4 3.0 5.0 V
工作电流 IOP 1.6 mA Fcpu=4MHz@HIRC-8M
静态电流 ISTB 3 uA VDD=5V, WDT 开, LVR 关
驱动电流 Iol 30 mA Vol=0.6V
工作温度 TA -10 25 70 ℃
储存温度 Tstg -20 25 100 ℃

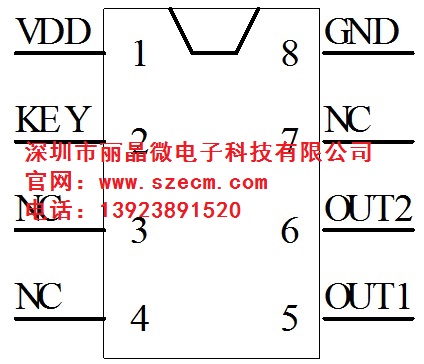

三． 封装脚位图（SOP-8）

管脚号 符号 功能描述
1 VDD 电源正
2 KEY 触发开关
3 NC 悬空
4 NC 悬空
5 OUT1 输出1，高电平有效
6 OUT2 输出2，高电平有效
7 NC 悬空
8 GND 电源负

四． 电路图参考

五． 封装尺寸图（SOP-8）


六． 版本说明
版本 日期 描述
EC200907-15AB-11C7 2020/9/10 V01初版


深圳市丽晶微电子科技有限公司，专注于直播补光灯芯片方案，补光灯PCBA控制板方案，环形补光灯电路板，LED补光灯调光IC，自拍美颜灯芯片方案开发，咨询热线：0755-29100085
