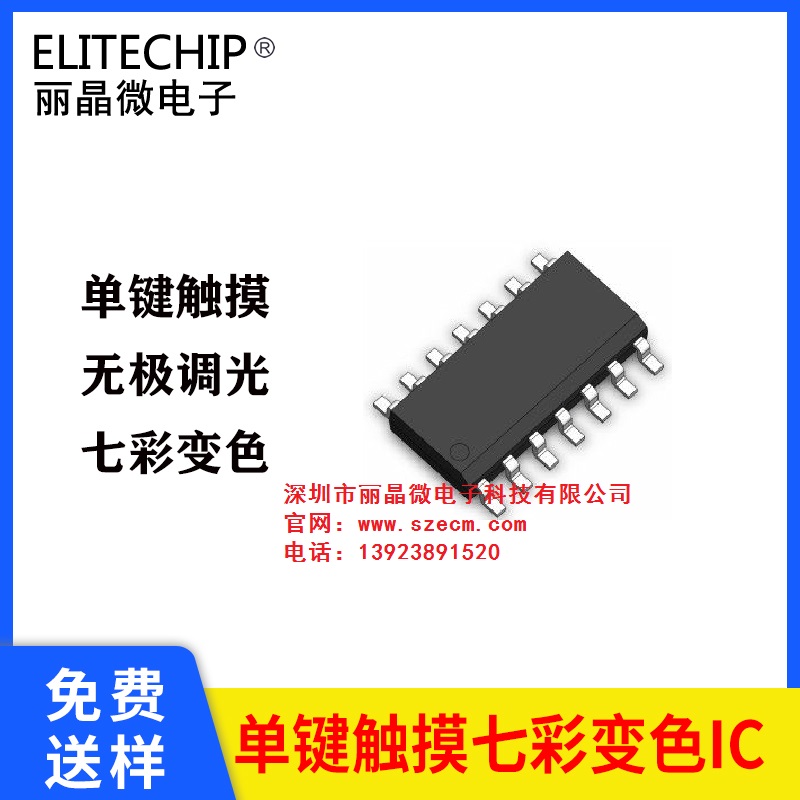

品牌：ELITECHIP
封装：SOP-14
批号：2020+
数量*：10000
描述：328F-28D2 单键触摸多段调光
一． 功能说明
供电方式：DC3.7V可充电锂电池。USB充电5V1A，输出3-3.7/780MA
上电不工作，短按一下白灯亮（100%），再短按暖白亮（100%），白+暖（50%+50%）、红、绿、蓝、粉色、紫色，连续按2次关闭。
长按无极调光，10-100%（周期3秒，按550MS以上默认长按）

二． 电气参数   （VDD=3.0V  TA=25℃）
参数 符号 最小值 典型值 最大值 单位 条件
工作电压 VDD 3.0 5.0 V
工作电流 IOP 1.6 mA Fcpu=4MHz@HIRC 8MHz
静态电流 ISTB 3 uA VDD=5V, WDT 开, LVR 关
驱动电流低电平输出 IOL 30 mA VDD=5V, Vol=0.6V
驱动电流高电平输出 IOH 20 mA VDD=5V, Voh=4.4V
过VDD极限电流 IVDDmax 50 mA
过GND极限电流 IGNDmax 50 mA
工作温度 TA -10 25 70 ℃
储存温度 Tstg -20 25 150 ℃
三． 封装脚位图（SOP-14）

管脚号 符号 功能描述
1 NC 悬空
2 OUT4 黄灯输出，高电平有效
3 OUT5 白灯输出，高电平有效
4 VDD 电源正
5 PWM PWM输出
6 KEY 触发开关
7 IO6 接KEY
8 OUT1 红灯输出，高电平有效
9 OUT2 绿灯输出，高电平有效
10 OUT3 蓝灯输出，高电平有效
11 GND 电源负
12 NC 悬空
13 NC 悬空
14 NC 悬空

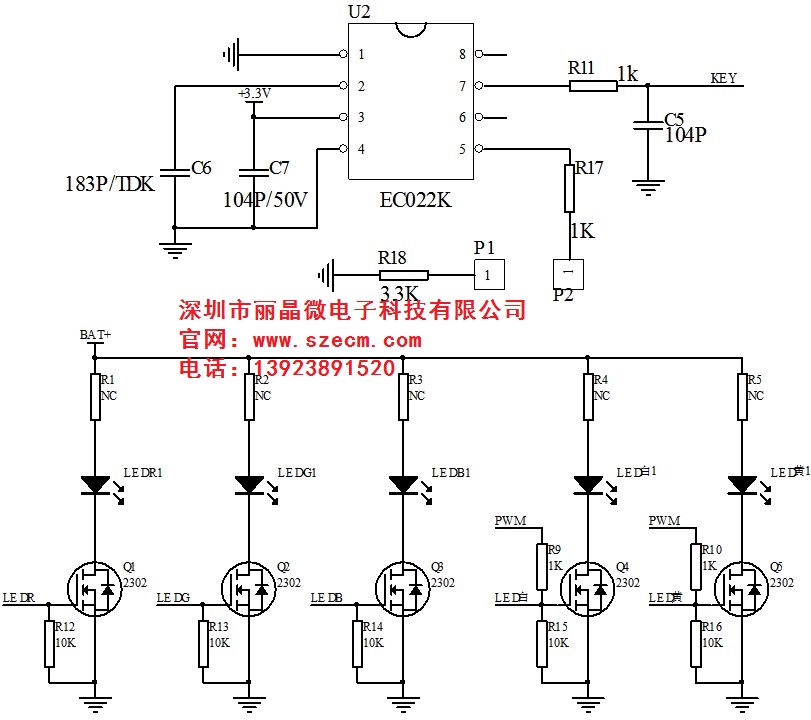

四． 电路图参考

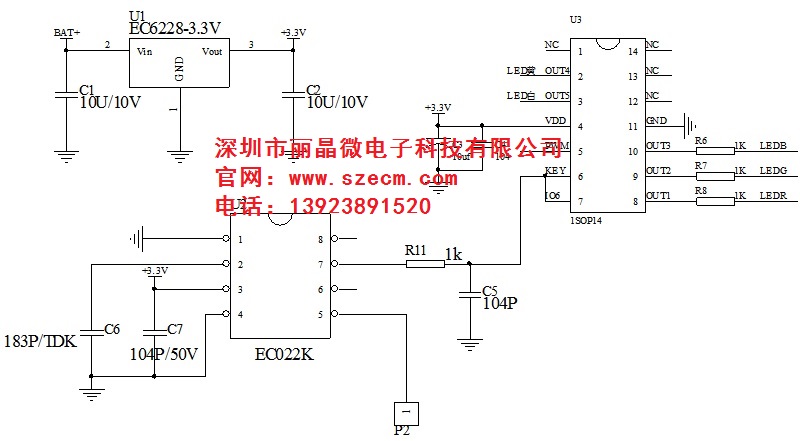

屏蔽线触摸应用图



五． 封装尺寸图（SOP-14）


六． 版本说明
版本 日期 描述
28D2-2DA8 2020/9/11 V01初版
328F-28D2 2020/9/17 V02白+暖亮各50%
