品牌：ELITECHIP
封装：SOP-14
数量*：1000000
描述：A4EB-5696墙壁多路按键开关IC
一． 功能说明
供电方式：3.3V
上电不工作，五路锅仔片按键输入，五路电平信号输出
第一次上电无触发默认输出是低电平，触发工作后是高电平
引脚接收到输入信号后，对应的输出引脚信号电平翻转，原输出低电平，则接收到按键后输出高电平
二．电气参数   （VDD=5.0V  TA=25℃）
参数 符号 最小值 典型值 最大值 单位 条件
工作电压 VDD 2.4 3.0 5.0 V Fcpu = 1MHz
工作电流 IOP 3 5 mA VDD=5V,3mA
静态电流 ISTB 2 5 uA VDD=5.0V
驱动电流低电平输出 IOL 15 mA VDD=5.0V,VOP=VSS+0.5V
驱动电流高电平输出 IOH 10 mA VDD=5.0V,VOP=VDD-0.5V
过VDD极限电流 IVDDmax 60 mA
过GND极限电流 IGNDmax 60 mA
工作温度 TA -20 25 85 ℃
储存温度 Tstg -40 25 125 ℃

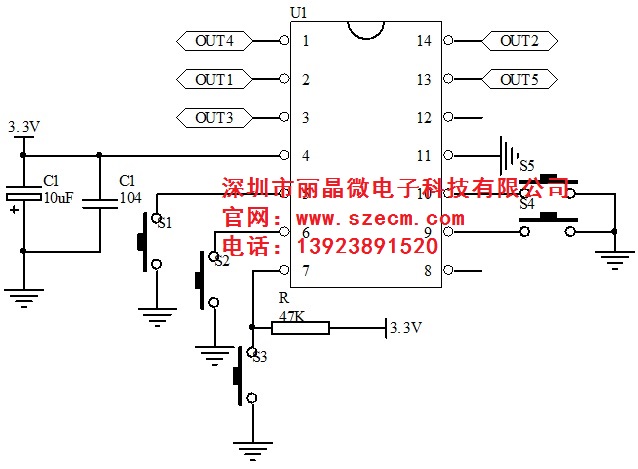

三．电路图参考


四．封装尺寸图


五．版本说明
版本 日期 描述
A4AB-56B1 2019/6/13 V01初版
A4CB-4EE8 2019/7/13 V02  IO输出口顺序改变
A4EB-5696 2019/7/16 V03 IO输出口顺序改再变
