品牌：ELITECHIP
封装：SOP-8
批号：EC200421-0919-0CFD
数量*：1000000
描述：EC200421-0919-0CFD  8分钟杀菌器芯片
一． 功能说明
供电方式：DC5.0V,外接适配器5V供电
上电不工作，如果检测门已关上(KEY2闭合)，上电蓝灯闪2下（1HZ-1/2DUTY UVC灯一起闪）然后进入待机状态。如果检测门没关上，关门后蓝灯闪2下，（只有第一次上电才有这个动作，后面再关门开门不需要蓝灯闪）
2个开关输入：KEY1和KEY2
在门关闭状态下（KEY2开关闭合）
触发KEY1蜂鸣器发声音提示，蓝灯和 UVC灯工作8分钟后停止，消毒中途触发KEY1，停止消毒。再次触发重新开始。
如果消毒过程中（8分钟），KEY2开关断开（门打开），则UVC输出停止消毒中断，KEY2再次闭合，需要再触发KEY1开关UVC才能工作。
蜂鸣器:响应按键工作，只要有按键动作触发一次，蜂鸣器就发一声
2个输出
一路蓝灯（指示灯）和UVC灯（蓝灯和UVC灯共用一路共用一路）
一路蜂鸣器输出提示音（1KHz方波，时长 100mS不变）
蜂鸣器线路是只串入一个电阻的线路，蜂鸣器正极接5V，负极串入一个电阻控制电流在20mA以内，直接接IO口。需要1KHz左右的方波。IO口为高电平或高阻状态时不发声，IO口为方波时发生，发声时间长度为0.1秒。
说明：蜂鸣器IO输出频率和时间长度，当前暂定1KHz，0.1秒。

二. 电气参数   （VDD=5.0V  TA=25℃）
参数 符号 最小值 典型值 最大值 单位 条件
工作电压 VDD 2.2 3.0 5.0 V
工作电流 IOP 1.5 mA
静态电流 ISTB 5 uA VDD=5.0V
驱动电流低电平输出 IOL 14 mA VDD=5.0V,VOL=0.7V
驱动电流高电平输出 IOH 6 mA VDD=5.0V,VOH=VDD-0.7
过VDD极限电流 IVDDmax 50 mA
内部高频 RC16M/18M/14MHz 振
荡频率 FHIRC1 -2% 16 +2% MHz VDD=2 ~5V
过GND极限电流 IGNDmax 50 mA
工作温度 TA -10 25 70 ℃
储存温度 Tstg -20 25 100 ℃

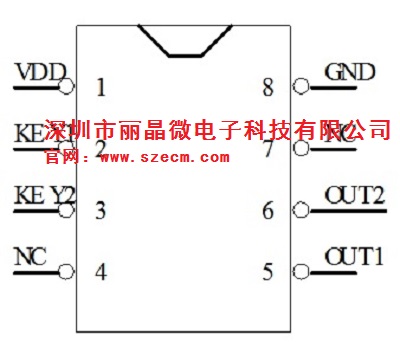

三. 脚位图（SOP-8）

管脚号 符号 功能描述
1 VDD 电源正
2 KEY1 触发开关
3 KEY2 常闭常开开关
4 NC 悬空
5 OUT1 蜂鸣器输出
6 OUT2 杀毒输出
7 NC 悬空
8 GND 电源负

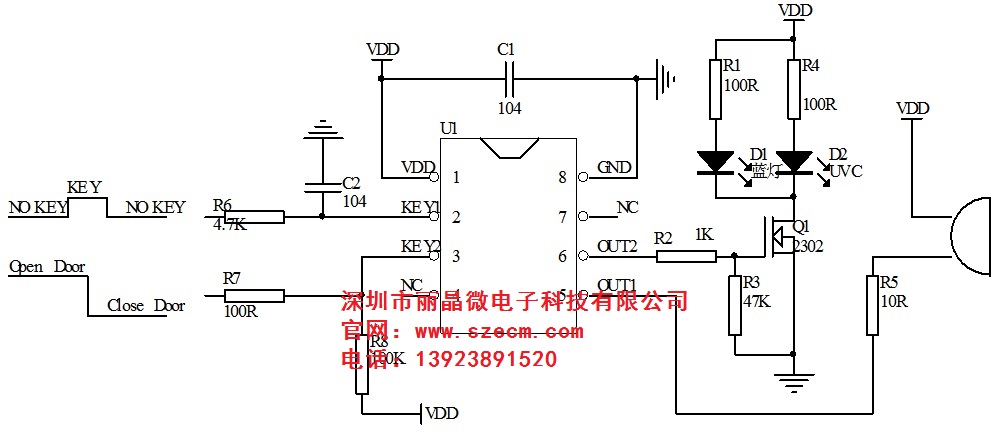

四. 电路图参考

五. 版本说明
版本 日期 描述
EC200421-0919-0CFD 2020/5/11 V01初版


深圳市丽晶微电子科技有限公司，专注于紫外线杀菌器芯片，消毒灯定时芯片，UV杀菌包消毒盒IC方案，LED紫外线消毒灯语音芯片IC方案，咨询热线：0755-29100085
