品牌：ELITECHIP

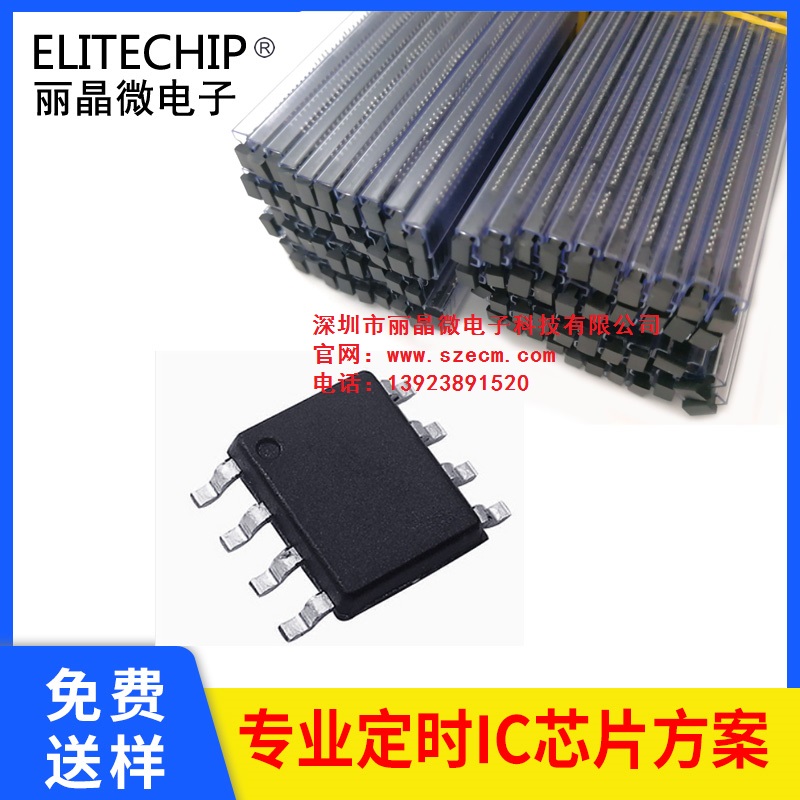

封装：SOP-8
批号：EC200107-075B-0A81
数量*：1000000
描述：EC200107-075B-0A81  1小时定时IC
一． 功能说明
供电方式：3.7V 18650电池供电；
一个按键输入，一路LED输出，上电不工作，触发按键开始1小时定时工作，1小时后停止；中途触发有效重新开始计时；
定时精准度高；
二． 电气参数   （VDD=3.0V  TA=25℃）
参数 符号 最小值 典型值 最大值 单位 条件
工作电压 VDD 2.2 3.0 5.0 V
工作电流 IOP 1.5 mA
静态电流 ISTB 5 uA VDD=5.0V
驱动电流低电平输出 IOL 14 mA VDD=5.0V,VOL=0.7V
驱动电流高电平输出 IOH 6 mA VDD=5.0V,VOH=VDD-0.7
过VDD极限电流 IVDDmax 50 mA
过GND极限电流 IGNDmax 50 mA
工作温度 TA -10 25 85 ℃
储存温度 Tstg -20 25 150 ℃
三． 脚位图

管脚号 符号 功能描述
1 VDD 接电源正
2 OSCO 接晶振
3 OSCI 接晶振
4 KEY 按键开关
5 OUT 上电低电平，触发高电平输出
6 NC 悬空
7 NC 悬空
8 GND 接电源负

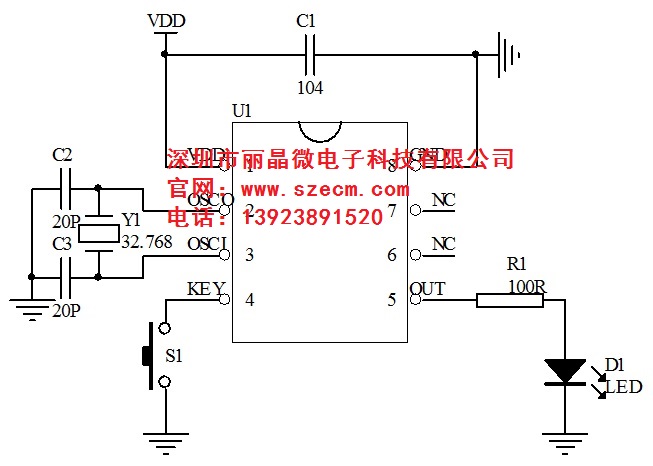

四． 电路图参考


五． 版本说明
版本 日期 描述
EC200107-075B-0A81 2020/1/14 V01初版

深圳市丽晶微电子科技有限公司，专注于定时IC芯片，单片机定时芯片，延时开关IC，LED定时芯片方案开发，咨询热线：0755-29100085
