品牌：ELITECHIP

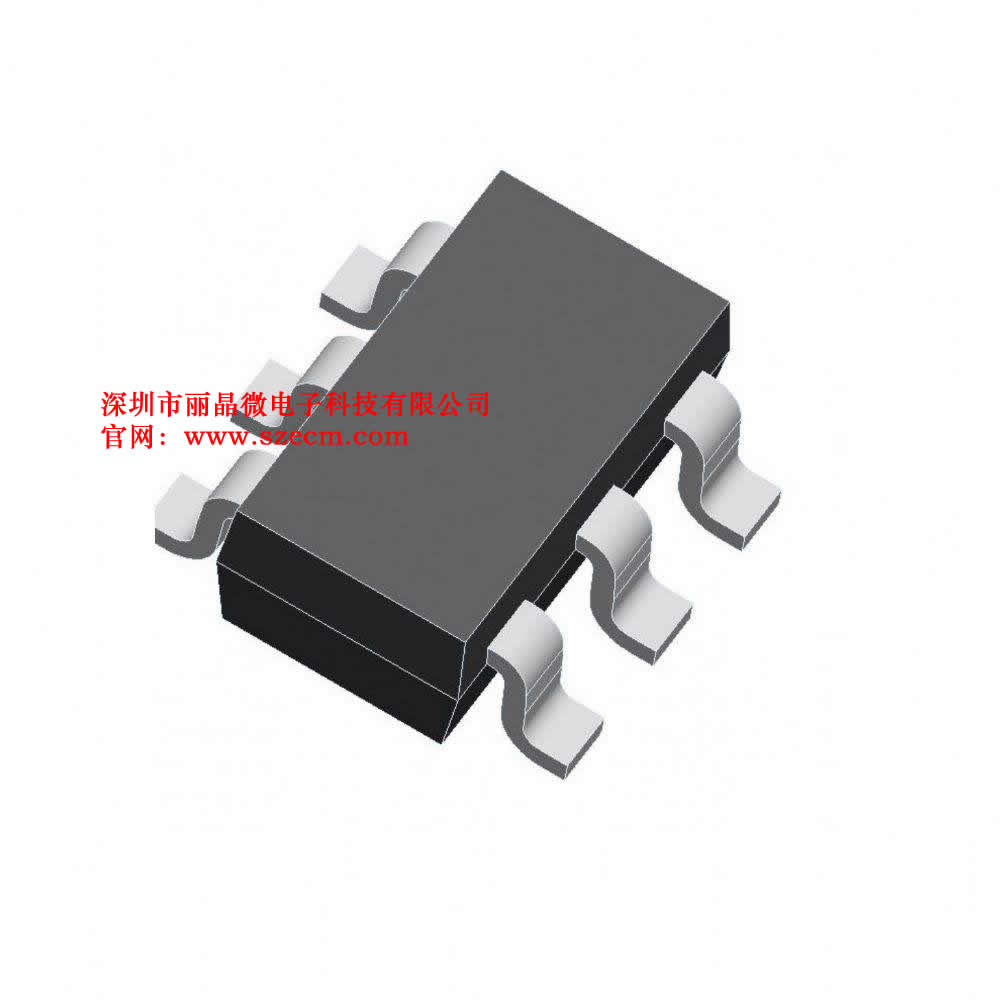

封装：SOT23-6
批号：EC6D-5
数量*：1000000
描述：一、功能及应用 EC6D-5 开关IC

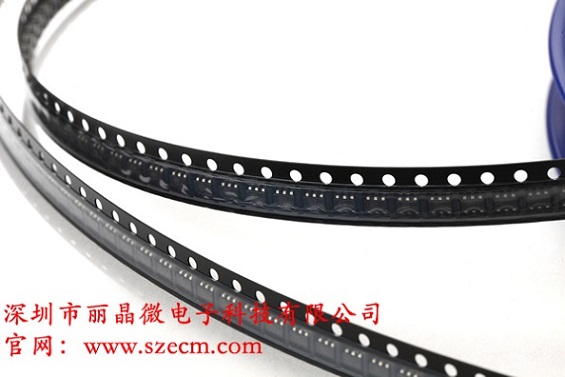

此款电子开关IC为ON/OFF功能，触发开关。多用于小家电，电子礼品和电子玩具上面，封装片的封装模式为SOT23-6封装。盘装形式。
采用CMOS制造工艺,低功耗,内置振荡电阻，可以直接用6V电池.输出电流比较大,10个LED以下,可以省去三极管放大.触发功能.可以做开关使用。有一选择脚OPT接GND。可以选择SOS功能.，长按1.5秒为SOS模式OTP悬空触发闪烁方式为:
触发第一次: 亮
触发第二次: 灭
二、电气性能 (VDD=3.0V，Ta=25℃)
PARAMETER Symbol Conditions Min Type Max Unit
Operating voltage 工作电压 VDD 2.2 4.5 6.5 V
Standby current 静态电流 IDD 5 uA
OPerating current 工作电流 IOP 0.1 mA
Driving current 推动电流 IOI 197 mA
Oscillator Frequeney 振荡频率 Fosc ±30% 1.7 KHZ
Operating temperature 工作温度 Temp 0 25 60 ℃

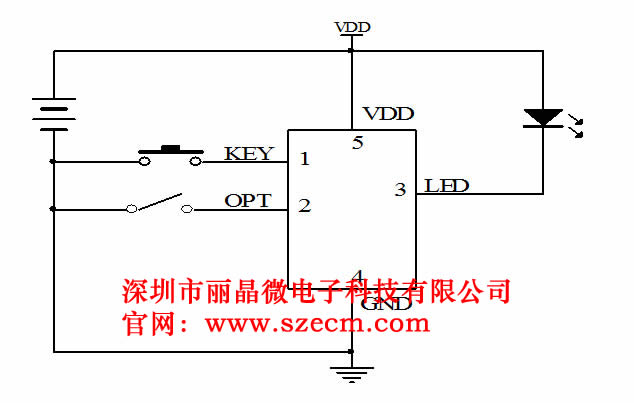

四、参考电路图

深圳市丽晶微电子科技有限公司提供标准品并提供开发设计:

电子开关IC芯片方案 定时开关IC芯片 触摸开关台灯PCBA定制

电源稳压IC，DC/DC升压IC 电子玩具类\电子礼品类IC ASIC IC \MASK IC芯片定制

提供标准品IC芯片及满足客户功能需求的单片机方案开发定制
同时和合作企业提供COB板邦定和PCBA贴片加工，根据客戶的需求提供COB线路板和部分的电子机芯及半成品定制。


更多产品信息前往丽晶微官网： www.szecm.com
