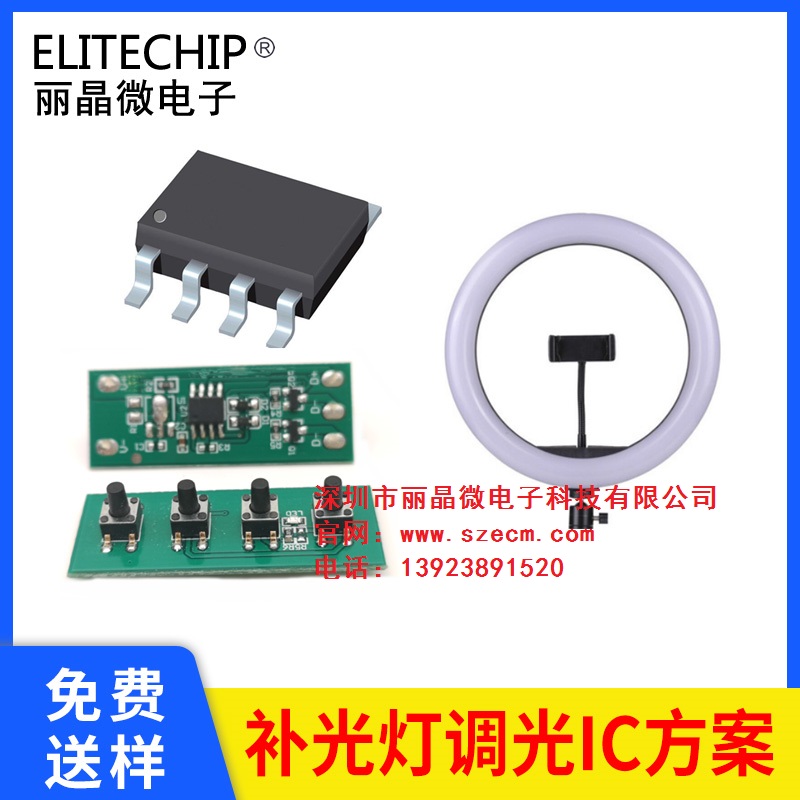

品牌：ELITECHIP
封装：SOP-8
批号：EC19080801-V04-27D8
数量*：1000000
描述：EC19080801-V04-27D8 直播补光灯芯片
一． 功能说明
供电方式：DC5V(充电宝或AC-DC电源)
四个按键输入，两路LED输出：OUT1冷白，OUT2暖白
上电工作，OUT1输出LED冷白等亮。默认100%亮度
按键S1：ON/OFF开关功能。
按键S2：调亮功能，长按无极调光功能，灯光亮度逐渐增加。
按键S3：调暗功能，长按无极调光功能，灯光亮度逐渐减弱。
按键S4：三档色温转换，短按OUT1冷白100%亮，再短按OUT2暖白100%亮，再短按OUT1输出50%+OUT2输出50%亮，循环
带不断电记忆，在当前色温和亮度下OFF再ON，还是当前色温和亮度
二． 电气参数   （VDD=3.0V  TA=25℃）
参数 符号 最小值 典型值 最大值 单位 条件
工作电压 VDD 2.2 3.0 5.0 V
工作电流 IOP 1.5 mA
静态电流 ISTB 5 uA VDD=5.0V
驱动电流低电平输出 IOL 21 mA VDD=5.0V,VOL=0.6V
驱动电流高电平输出 IOH 3.5 mA VDD=5.0V,VOH=VDD-0.6V
过VDD极限电流 IVDDmax 50 mA
过GND极限电流 IGNDmax 50 mA
工作温度 TA -20 25 85 ℃
储存温度 Tstg -40 25 150 ℃

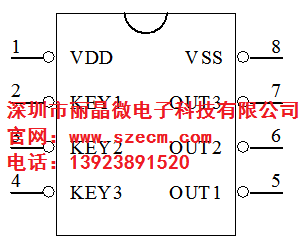

三． 脚位图(SOP-8)

管脚号 符号 功能描述
1 VDD 接电源正
2 KEY1 LED开关按键
3 KEY2 灯光调亮按键
4 KEY3 灯光调暗按键
5 KEY4 色温转换按键
6 OUT2 上电低电平输出
7 OUT1 上电高电平输出
8 GND 接电源负

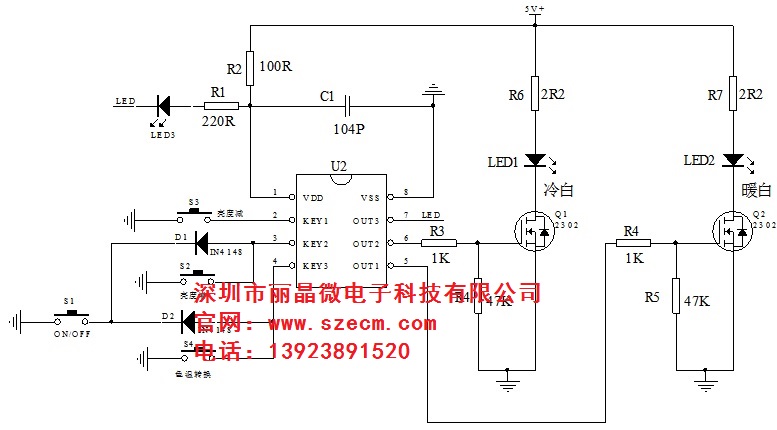

四． 电路图参考

五． 封装尺寸图(SOP-8)




六． 版本说明
版本 日期 描述
EC19080801-V04-27D8 2019/8/18 V01初版
