品牌：SCT/芯洲
封装：DFN
批号：23+
数量*：6000
描述：SCT12A1DHKR 2.7V-14V输入，30W高效全集成同步升压DCDC转换器， 具有输出断开控制

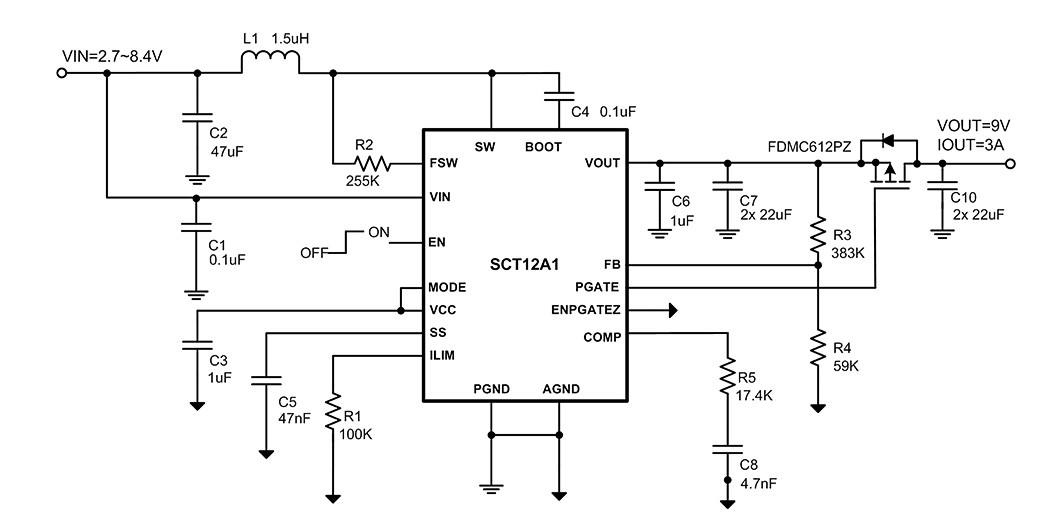

SCT12A1是一款高功率密度的全集成升压DCDC转换器。内部集成上下功率MOSFET管，导通电阻为上管13mΩ和下管11mΩ。该转换器可支持 2.7V到14V的宽输入电压范围和最大到14.6V的输出电压。功率开关管的开关电流可高达12A，并可以通过外接电阻进行限流阈值的设置。SCT12A1采用恒定关断时间峰值电流控制模式实现快速的动态响应。通过外部补偿网络可以优化环路设计以获得在不同负载条件下最佳的瞬态性能。该转换器通过MODE 引脚设置脉冲频率调制模式PFM或强制脉宽调制模式PWM工作模式。在PWM模式下，开关频率可以通过外部电阻设置在200KHz到2.2MH之间。软启动时间可以通过外部电容调节。SCT12A1通过控制外部P沟道MOSFET实现升压转换器输出和负载电路的断开与隔离，这种安全功能，防止关断时输入到输出的直通，以及输出对地短路时损坏负载。SCT12A1通过监控输出电压和反馈电压提供过压保护。在输出过载时，芯片具有逐个周期限制峰值电流以及过热关断保护功能。该转换器提供20引脚3.5mmx4.5mmx0.9mm的超扁平DFN封装，底部有增强型功率散热焊盘。
