品牌：ELITECHIP
封装：SOP-8
批号：EC191218-1F4F-9FE7
数量*：1000000

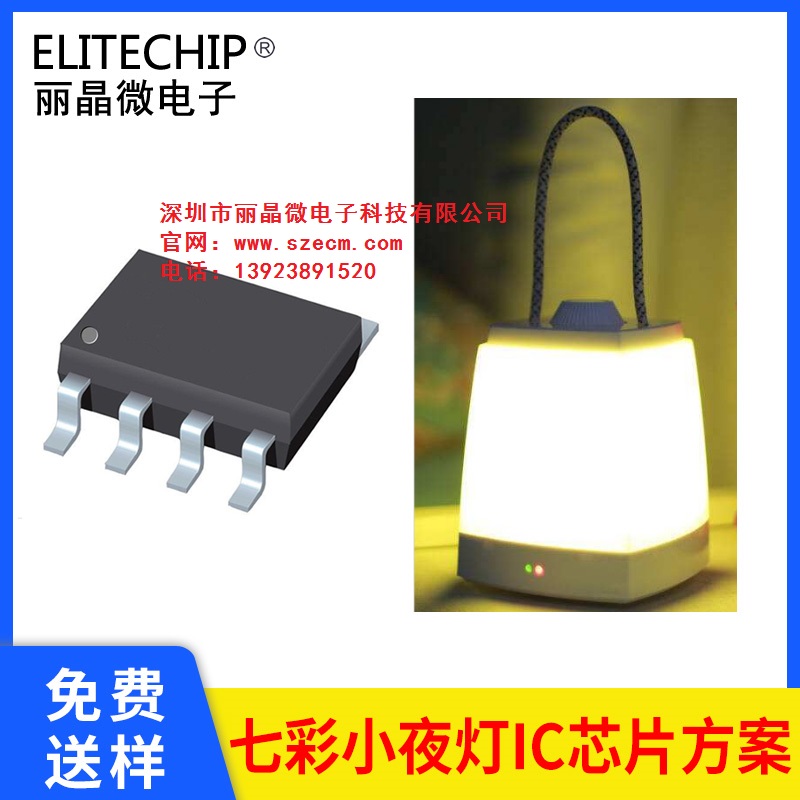

描述：EC191218-1F4F-9FE7七彩按键小夜灯IC
一． 功能说明
1、供电方式：3.7v锂电池，DC=5V
2、一路输入，四路LED输出：3路RGB（RL GL BL）灯光，1路普通灯光(CL)。
3、上电不工作，长按2秒开关机，开机默认普通灯光，短按颜色切换功能；
按第一下是红色(R)，第二下紫色(R+B)，第三下蓝色(B)，第四下黄色(R+G),第五下蓝绿色(G+B), 第六下绿色(G)，第七下橙色（R+50%G）；第八下白色（R+G+B）第九下返回普通灯光，依次循环。（带不断电记忆功能，例：关机前亮红色，即重新开机亮红色）。
4、电源管理：带充电指示灯（充电时红色指示灯亮，充满亮绿灯）支持边充边用。
二． 电气参数 （VDD=3.0V  TA=25℃）
参数 符号 最小值 典型值 最大值 单位 条件
工作电压 VDD 2.2 3.0 5.0 V
工作电流 IOP 600 uA Fcpu=227.5KHz@HIRC,455KHz
静态电流 ISTB 1 uA VDD=5V,LVR 关,WDT 关
驱动电流低电平输出 IOL 10 mA Vol=0.7V
驱动电流高电平输出 IOH 6 mA Voh=4.3V
过VDD极限电流 IVDDmax 50 mA
过GND极限电流 IGNDmax 50 mA
工作温度 TA 0 25 70 ℃
储存温度 Tstg -65 25 150 ℃

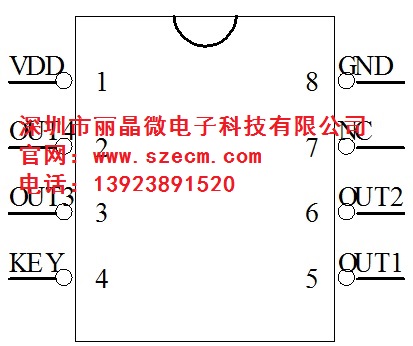

三． 封装脚位图

序号 脚位 功能说明 备注
1 VDD 电源正极 接电源正
2 OUT4 LED4普光输出 上电低电平，触发高电平输出
3 OUT3 LED3蓝光输出 上电低电平，触发高电平输出
4 KEY 开关 开关控制脚，低触发
5 OUT1 LED1红光输出 上电低电平，触发高电平输出
6 OUT2 LED2绿光输出 上电低电平，触发高电平输出
7 NC 悬空
8 GND 电源负极 接电源负

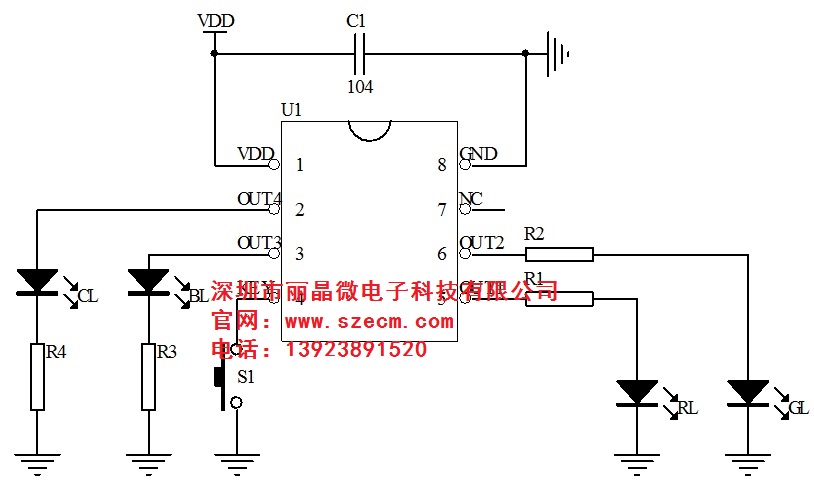

四． 电路图参考

五． 封装尺寸图

六． 版本说明
版本 日期 描述
EC191218-1F4F-9FE7 2019/12/20 V01初版


深圳市丽晶微电子科技有限公司，专注于七彩按键小夜灯IC，LED小夜灯芯片，充电小夜灯PCBA方案开发，咨询热线：0755-29100085
