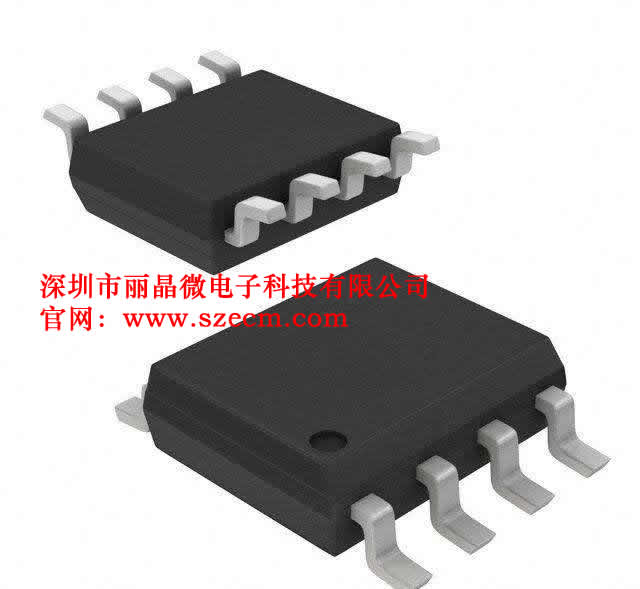

描述： 1476-8425 按键调光IC芯片
一、功能说明
输入电压5V，USB输入（USB用180度直插），给1000MA锂电池充电，充电有指示灯（#3），充电时亮红灯，充满亮绿灯。一路灯串输出，一个按键控制，按键调光IC芯片方案。详细功能如下：
上电不工作，按一次按键，亮度20%。
按二次按键，亮度60%。
按三次按键，亮度100%。
按四次按键，灭。
按键循环
二、极限参数
ABSOLUTE MAXIMUM RATING
Supply voltage (Vdd)………………………… - 0.3V ~ 6.0V
Input in voltage (Vin)…………………………… Vss – 0.2V ~ Vdd + 0.2V
Operating ambient temperature (Topr)
1476-8425, …………………………………….. -20℃ ~ + 85℃
Storage ambient temperature (Tstor) …………………… –40℃ ~ + 125℃

三、 电气参数

四、参考电路图

深圳市丽晶微电子科技有限公司，专注于按键调光IC芯片，LED台灯调光方案，台灯按键调光芯片，触发调光定时IC芯片，触发调光IC芯片方案。很多产品详情请登录丽晶微官网：www.szecm.com
