品牌：QX/泉芯
封装：SOP8
批号：18+
数量*：2580000
描述：QX5305_升压恒流led驱动ic



QX5305产品描述：
QX5305 是一款高效率、高精度的升压型大功率LED灯恒流驱动控制芯片。
QX5305内置高精度误差放大器，固定关断时间控制电路，恒流驱动电路等，特别适合大功率、多个高亮度LED灯的串恒流驱动。QX5305采用固定关断时间的控制方式，其工作频率最高可达1MHz，可使外部电感和滤波电容体积减小，效率提高，节省PCB面积。关断时间可通过外部电容进行调节，工作频率可根据用户要求而改变。
QX5305通过调节外置的电流采样电阻，能控制高亮度LED灯的驱动电流，使LED灯亮度达到预期恒定亮度。在EN端加PWM信号，还可以进行LED灯调光。

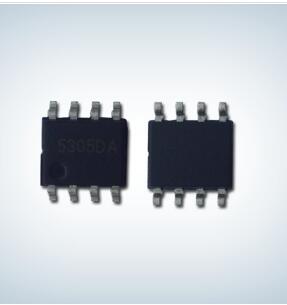

QX5305采用SOP8封装。

QX5305产品特点：
宽输入电压范围：3.6V~100V
高效率：可高达95%
最大工作频率：1MHz
CS限流保护电压：250mV
FB电流采样电压：250mV
芯片供电欠压保护：2.5V
关断时间可调
外置频率补偿脚


QX5305广泛应用：
汽车日行灯
AR111型LED射灯
通用恒流源
恒流充电控制器
平板显示器LED背光灯
