品牌：CORES
数量：999999

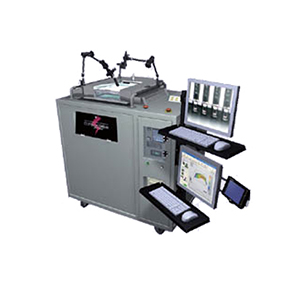

描述：回流焊观察系统Cores9038a混合型平面度测定 衡鹏供应


Cores回流焊观察系统Cores9038a混合型平面度测定特点简介：
· 能够利用3D颜色分别对电路板的翘曲和扭曲直观地进行掌握
· 利用颜色分布功能对电路板加热变化时的形状进行实时表示
· 能够对3D画面中任意选取2点进行断面波形表示
· 能够从0.1mm至50mm，以0.1mm刻度任意选取间距
· 通关平面修改（以电路板上任意3点为位移0修正假想平面）来修正电路板滚转等误差
· 能够通过水平切除修正和直线修正切去除差过大的数据错误
· 能够以最小二乘法进行修正
· 能够对指定区域的数据进行解析(保证修正等)

Cores回流焊观察系统Cores9038a混合型平面度测定规格参数：
电源                            AC 200V±5%，50/60Hz 单相
消耗电力                        约14KVA
                                主机单元：约13KVA (200V)
                                控制单元：约200VA (100V) 观察单元：约200VA (100V)
驱动轮                         2轴(x-y)5相微型步进马达
变位传感器1 ※1  光源、波长 半导体激光 红色，670mm JIS class 1
                 分辨率         0.3μm
                 点径         7μm
变位传感器2 ※2  光源、波长 半导体激光 红色，650mm JIS class 2
                 分辨率         0.8μm
                 点径         50μm
供给气体压力                 0.6Mpa~0.9Mpa
气体消耗量                 650L/min
重置                         主机单元：约200kg
                                监视器单元：约60kg
外形尺寸                 W1110xD910xH1000 (mm)不含突起部分
标准设置空间                 W2000xD1500xH2000 (mm)
使用周围温度                 25℃±3℃
※1连接器专用  ※2电路板专用
