品牌：CORES
数量：999999
描述：Cores9070a Reflow scope microview/warpage/回流示波器.微视core9070a 衡鹏供应


Cores9070a回流示波器.微视warpage特点简介：

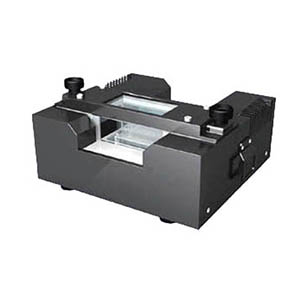

· 将回流炉内的环境凝缩在紧凑的尺寸中“Mirco Reflow Unit (微型回流单元)”
· 通过与工业用显微镜及数字微型示波器等各种观察装置结合使用，能更加对加热过程中电子部件的变形，接插件的翘曲及软钎料的润湿性等进行及时观察


Reflow scope microview回流示波器.微视Cores9070a规格参数：
名称           Refow Scope Microview（回流示波器·微视）
型号           Cores9070a
电源           AC 100V±10% (50/60Hz)
耗电量           约800VA
供给气体压力   0.3~0.6 Mpa
气体消耗量   约80L/min
外形尺寸   加热单元：W191xD180xH90mm（不含突起部位）
                  控制单元：W235xD320xH275mm（不含突起部位）
设置空间   加热单元：W200xD200xH100mm
                  控制单元：W350xD500xH300mm
重量           加热单元：约2.5KG
                  控制单元：约11.5KG
使用周围温度   25℃±5℃


加热规格
加热器           热风加热器100V，350W x2根
加热器寿命   约1000h
加热方式   对流加热方式
加热温度   常温~300℃
加热范围   W75xD40xH25mm
工作设置范围   W50xD39xH15mm（玻璃板）


摄像机规格
摄像元件   1/3" 行间转移方式CCD图像传感器
总像数           38万像素，彩色
换算倍率   标准倍率：8~64倍（标准），高倍率：32~256倍（选装）
                 （在附属的19英寸监视器上，以图像分辨率1280 x1024像素进行显示）
摄像范围   标准倍率：约W25.0xD18.8~W2.9xD2.2mm
                  高倍率：约W6.3xD4.8~W0.8xD0.6mm
W.D           标准倍率：82mm，高倍率：83mm


功能规格
加热控制   通过对流加热，能够将炉内控制在室温~300℃之间任意的设定温度
                 （配备防止加热器及过热及气体压力降低的加热停止功能）
温度曲线   利用16点温度设备制成曲线
                  内部存储器中保存16种曲线
4面观察           从上下前后方向对加热炉内进行观察
                  利用棱镜从侧面对部件的平坦度特性进行观察
                  利用上下的玻璃产生的反射光和透过光进行观察
工作温度测定   利用附属的热电偶对测定得到的工作温度进行显示和记录


了解更多：http://www.hapoin.com/coplanarity_measurement/core9070a.htm
