品牌：RICHTEK/立锜
封装：WQFN
批号：17+
数量：500000
描述：RT8562B RICHTEK/立锜 WQFN 高压, 8通道 LED 驱动器/PDF/图片/技术支持/全新原装



产品详情：

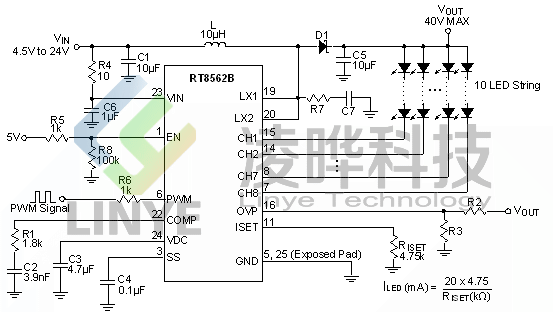

RT8562B 是能驱动80只WLED的 40V 、8通道 LED 驱动器，每个通道可有多达 10 只 WLED ，每个通道电流可达 30mA 。其电流模式 Boost 架构转换器工作在 1MHz ，可在 4.5V~24V 的工作电压下工作，开关管容许电流高达 2.5A ，输出电压控制回路将 LED 端的电压稳定在最低 0.6V 上以容许串间 LED 电压误差的存在。RT8562B 对各 LED 串的连接状况和/或工作期间的开路状况进行自动检测，自动断开问题通道以确保输出电压不会超过过压保护电压。各通道的 LED 电流可经由一只电阻或电流吸出进行设定，串间电流误差控制在1.5%以内。具有高对比度的真数字调光可通过在 PWM 端施加 PWM 信号进行。RT8562B 的保护特性包括输出电压过压保护、LED 电流限制、PWM 开关电流限制和过热保护。RT8562B 使用了 WQFN-24L 4x4 的小型封装。


应用
UMPC and Notebook Computer Backlight
GPS, Portable DVD Backlight
Desk Lights and Room Lighting



关键特性
高电压： VIN 高达24V，VOUT 高达40V，可驱动多达80只WLED（共8串，每串10只）
各串电流可在 10mA 至 30mA 之间进行设定，串间匹配误差小于 1.5%
1MHz 电流模式 Boost 转换器
可用 PWM 信号进行的高精度数字调光方式
可程序设计软启动
自动检测未连接和/或断开的通道
可程序设计过压保护
关机模式下 LED 处于断开状态
VIN 端欠压锁定保护
有过热保护功能
有过电流保护功能
小型24引脚 WQFN 封装
符合 RoHS 规范，不含卤素
