科瑞芯电子--BF7615BM28-SJLX--LEDLCD 驱动 触控 MCU
信息类型：供应
BF7615BM28-SJLX 电子元器件 BYD/比亚迪 封装SOP28 LED/LCD 驱动 触控 MCU
整体概述
BF7615BMXX-XJXZ采用高速8051内核，1T指令周期，相比于标准的8051(12T)指令周期，具有更快的运行速度，同时兼容标准8051指令。

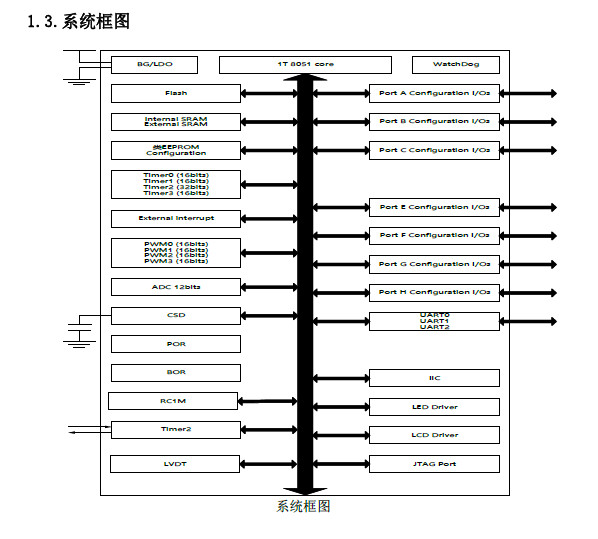

BF7615BMXX-XJXZ包含外设有看门狗、按键检测、LCD显示驱动、LED串行点阵驱动、IIC、UART、低电压检测、掉电复位、4路16bit PWM、Timer0、Timer1、Timer2、Timer3、12bit逐次逼近ADC、低功耗模式。
BF7615BMXX-XJXZ集成的电容检测通道，它可以用来检测近距离感应或者触摸。其内置MCU，可灵活配置；通过配置可实现按键、滚轮、滑条等多种应用。按键都能独立的运行，并且每个按键都能通过对相应的特殊功能寄存器来调节灵敏度。
特性简介
内核：高速8051，1T指令周期
工作频率：12M、8M、4M、1M
时钟偏差：±1% @27°C, 5V
±3% @-40°C ~ +105°C, 5V
存储器
63KB FLASH
类EEPROM：1KB+2*512B
支持IAP在线升级，存储保护
256B (data)+4KB(xdata)SRAM
时钟源，复位和电源管理
内部低速时钟LIRC：33kHz，时钟偏差±15%@27℃, 5V，±35%@ -40°C ~ +105°C, 5V
内部高速RC振荡器：1MHz
外部晶体振荡器：32768Hz
8种复位，其中掉电复位，掉电电压1.9V
低电压检测2.7V/3.0V/3.8V可选
IO
均支持内置上拉电阻30k
8个大灌电流口(PB0~PB7)
支持器件外设功能复用
IO口支持外部中断功能，INT0~3 外部中断 外部中断 (上升沿 、下降双)，INT4 INT4 外部中断 (上 升沿 、下降)
通信模块
3路UART通信，支持IO映射
1路IIC，支持100/400kHz，支持映射
LQFP44：1路SPI，支持zui高2MHz
4 16bit-PWM
PWM0/1支持zui多3路通道输出
PWM2/3 支持1路通道输出
工作电压：2.5V~5.5V
工作温度：-40℃~ +105℃
增强型工业级，符合JESD工业级可靠性认证标准
高精度12-bit ADC
zui多可达42个模拟输入通道
内置参考电压4V
中断
两级中断优先级可选
CSD、ADC、LCD、LED、INT0/1/2/3、Timer0/1/2/3、UART0/1/2、IIC、WDT、LVDT、SPI中断
定时器
3个16位Timer0/1/3，1个32位Timer2
Timer2时钟源为LIRC或外部晶振32768Hz
看门狗定时器，溢出时间18ms到2.304s
LED Driver
支持7*8、6*7、5*6、4*5 LED串行点阵驱动
zui多支持8 COML x 8 SEGL的LED驱动矩阵
LCD Driver
支持4*16、8*16、4*20、5*19、6*18
低功耗模式
空闲模式和休眠模式
深度休眠，功耗26μA@5V典型
触摸按键
各按键的灵敏度可独立设置
电容按键，均可复用为GPIO
带JTAG调试仿真接口
封装
SOP28/LQFP44
BF7615BM28-SJLX 电子元器件 BYD/比亚迪 封装SOP28 LED/LCD 驱动 触控 MCU
整体概述
BF7615BMXX-XJXZ采用高速8051内核，1T指令周期，相比于标准的8051(12T)指令周期，具有更快的运行速度，同时兼容标准8051指令。
BF7615BMXX-XJXZ包含外设有看门狗、按键检测、LCD显示驱动、LED串行点阵驱动、IIC、UART、低电压检测、掉电复位、4路16bit PWM、Timer0、Timer1、Timer2、Timer3、12bit逐次逼近ADC、低功耗模式。
BF7615BMXX-XJXZ集成的电容检测通道，它可以用来检测近距离感应或者触摸。其内置MCU，可灵活配置；通过配置可实现按键、滚轮、滑条等多种应用。按键都能独立的运行，并且每个按键都能通过对相应的特殊功能寄存器来调节灵敏度。
特性简介
内核：高速8051，1T指令周期
工作频率：12M、8M、4M、1M
时钟偏差：±1% @27°C, 5V
±3% @-40°C ~ +105°C, 5V
存储器
63KB FLASH
类EEPROM：1KB+2*512B
支持IAP在线升级，存储保护
256B (data)+4KB(xdata)SRAM
时钟源，复位和电源管理
内部低速时钟LIRC：33kHz，时钟偏差±15%@27℃, 5V，±35%@ -40°C ~ +105°C, 5V
内部高速RC振荡器：1MHz
外部晶体振荡器：32768Hz
8种复位，其中掉电复位，掉电电压1.9V
低电压检测2.7V/3.0V/3.8V可选
IO
均支持内置上拉电阻30k
8个大灌电流口(PB0~PB7)
支持器件外设功能复用
IO口支持外部中断功能，INT0~3 外部中断 外部中断 (上升沿 、下降双)，INT4 INT4 外部中断 (上 升沿 、下降)
通信模块
3路UART通信，支持IO映射
1路IIC，支持100/400kHz，支持映射
LQFP44：1路SPI，支持zui高2MHz
4 16bit-PWM
PWM0/1支持zui多3路通道输出
PWM2/3 支持1路通道输出
工作电压：2.5V~5.5V
工作温度：-40℃~ +105℃
增强型工业级，符合JESD工业级可靠性认证标准
高精度12-bit ADC
zui多可达42个模拟输入通道
内置参考电压4V
中断
两级中断优先级可选
CSD、ADC、LCD、LED、INT0/1/2/3、Timer0/1/2/3、UART0/1/2、IIC、WDT、LVDT、SPI中断
定时器
3个16位Timer0/1/3，1个32位Timer2
Timer2时钟源为LIRC或外部晶振32768Hz
看门狗定时器，溢出时间18ms到2.304s
LED Driver
支持7*8、6*7、5*6、4*5 LED串行点阵驱动
zui多支持8 COML x 8 SEGL的LED驱动矩阵
LCD Driver
支持4*16、8*16、4*20、5*19、6*18
低功耗模式
空闲模式和休眠模式
深度休眠，功耗26μA@5V典型
触摸按键
各按键的灵敏度可独立设置
电容按键，均可复用为GPIO
带JTAG调试仿真接口
封装
SOP28/LQFP44
