OMDF光纤总配线架详细说明书

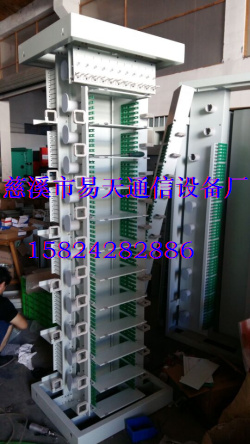

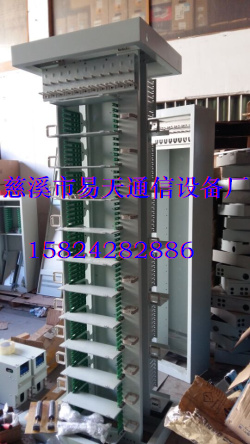

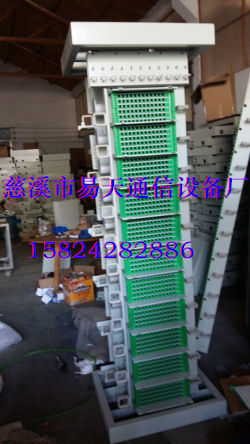

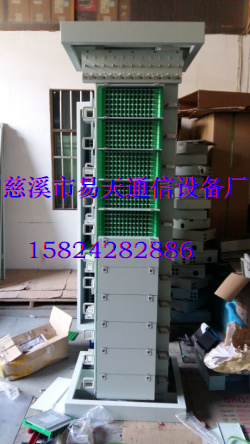

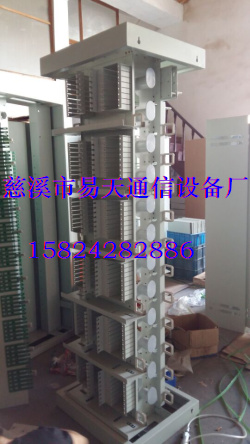

开放式光纤总配线架OMDF光总配线架|MODF光纤总配线架|OMDF光纤配线架|中华人民共和国通信行业标准光纤配线架YD/T 778-2006《光纤配线架》Q/CT 2354-2011《中国电信移动联通广电光总配线架技术要求》FTTH接入层光纤分配架|光纤跳线架规格（288芯、576芯、648芯、720芯、792芯、864芯、960芯、1152芯、1440芯光纤总配线架） (Opticalfiber Main Distributionframe，简称OMDF)。OMDF的功能多样化。OMDF光纤总配线架又称光纤配线柜，是用于光纤通信网络中对光缆、光纤进行终接、保护、连接及管理的配线设备。在本设备上可以实现对光缆的固定、开剥、接地保护，以及各种光纤的熔接、跳转、冗纤盘绕、合理布放、配线调度等功能，是传输媒体与传输设备之间的配套设备。供应开放式光纤总配线架：GPX型光纤总配线架适用场合：

适用于机房原双面MDF逐步改造成双面光纤总配线架的需求，可以组建大容量且具有交叉连接功能的ODF。

产品特点：●国内首创MDF配线架的“光进铜退"式的改造模式；
●原有直列平滑升级为光缆线路侧；
●原有横列平滑升级为光缆设备侧；
●充分利用原有地缆沟、护栏及爬梯，与原MDF兼容；
●具备特有的光缆跳纤管理软件，可定长定制跳纤；

GPX光纤总配线架适用场合：
●适应较大规模并架安装，满足大量光纤接入及交叉连接功能；
●适合设备侧及线路侧不同的配线比需求；
●熟悉传统MDF管理方式。

产品特点：
●国内首创双面布局、前后跳纤的操作模式，实现线路侧与设备侧的光纤交叉连接，沿袭双面MDF产品直列模块与横列模块调线的习惯；
●敞开式机架，横列模块区有多层水平走线槽，前后立体式跳纤，彻底解决跨架跳纤局部拥塞问题；
●预留线路侧与线路侧，设备侧与设备侧的跳纤通道；
●所有跳纤不出机架，无需光缆槽道；

●可提供此类光总配的跳线管理软件，方便跳纤定长管理；
●机架兼容普天分路器托盘。

特点及优点◆ 采用中国电信标准设计，通用性强；

◆ 符合标准：YD/T 778-2006

◆ 适用通信机房独立光纤跳接场，配线采用交叉连接方式，可以方便地实现光纤线路的连接、分配和调度；

◆ 全封闭柜式结构，防尘性能好；

◆ 设有高性能接地装置，保护设备安全。

主要技术性能

◆ 工作环境温度：－25℃～+55℃

◆ 环境湿度：≤93％(+40℃)

◆ 箱门开启角度：≥110°

◆ 箱门开启次数：≥2000次

◆ 接地排耐电压水平：≥3000V(DC)/10mA/1min

◆ 绝缘电阻：≥1×103MΩ/500V
