三网合一光纤配线架说明书

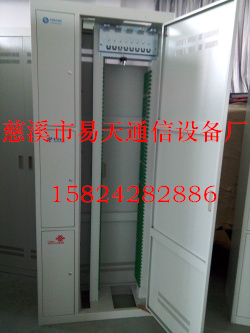

三网合一ODF光纤配线架用于室内机房三网通用配线机柜，此产品设计右边可以安装直插盘12芯一体化托盘，左手边设计安装插片式光分路器，机柜采用冷轧板铁皮材质1.0的板材厚度加工而成

使用条件：
1.工作温度：-5℃+40℃相对湿度:≤90%(+30℃)
2.大气压力:70Kpa-106Kpa 储运温度:-40℃+70
3.光电性能:插入损耗≤0.2Db;附加损耗≤0.2B;回波损耗45dB;附加损耗≤5dB;插拔耐久性寿命>1000次
4.电气性能:绝缘电阻≥1000MΩ500V(直流电)
5.抗电强度:能承受3000V(直流电)/1min无击穿/飞弧现象
适用性指标:
1.标称工作波长850nm\1310nm\1550nm;
2.光纤光缆符合GB/T11819和GB/T7424规范;
3.光纤活动连接器符合GB12507以及相关标准规范.

功能:
1.有很强的光缆固定与保护功能,能保证光缆及纤不受损伤,以及可靠的接地装置.
2.有先进的光纤布线管理设计装置,保证了光纤的线及纤芯安装、施工及维护方便。
3.有明确的线序标识，便于转接、跳线、测试。

特点：
1.机柜采用19”寸标准安装，分光纤配线柜(GPX72-2200) /光纤配线柜(GPX72-2000)两种。
2.配置我公司推拉熔配一体化单元，另可选配转配线单元和集中熔接单元（见后面单元体）
3.可简单调整面板、达到上下进缆；可靠的进装置和纤芯保护装置。
4.配置容量大，且有较强的布线空间。

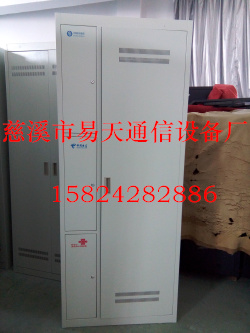

5.采用封闭式机柜，前后开门。

免费印字：中国电信  中国移动  中国联通 中国广电

此产品尺寸：2000*800*300

可以按照客户的要求来做

每一个运营商可以安装16个1分8插片式光分路器

或者8个插片式1分16光分路器

产品型号：144芯288芯360芯576芯720芯864芯

可以按照客户需要多少芯来做
