Power Integrations公司日前发布一份新的5 W离线式LED驱动器参考设计(RDK-251)，该电源具备无闪烁可控硅调光和单级功率因数校正(PFC)。该参考设计基于Power Integrations创新性的LinkSwitch-PL系列LED驱动器IC - LNK457DG，可实现紧凑型非隔离式电源。

新参考设计在15 V额定LED灯串电压下可提供350 mA单路恒流输出。使用标准的AC市电可控硅调光器可将输出电流降低至1% (3 mA)，这不会造成LED阵列性能不稳或发生闪烁。该电源可同时兼容低成本的前沿调光器和更复杂的后沿调光器。它可在通用AC输入范围内（85 VAC至265 VAC，47 Hz至63 Hz）进行工作，其AC耐压范围为0 VAC至300 VAC，从而能增强现场应用的可靠性，延长在线电压骤降和骤升条件下的使用寿命。

新参考设计的功率因数较高(>0.9)，输入电流总谐波失真(THD)较低（在115 VAC下<10%，在230 VAC下<15%），因此可轻松满足国际能效标准的要求，并使单个设计在全球范围内都适用。除LinkSwitch-PL器件外，新参考设计只用到38个无源元件和分立元件（非调光应用只需29个元件），因此非常适用于外形紧凑的电源。由于省去了旧式LED驱动器设计中所需的无源元件，其可制造性和使用寿命也得以提升，省去的元件包括大容量电容和可靠性较差的高压电解电容。LinkSwitch-PL与其对应的隔离式IC系列LinkSwitch-PH一样，都将控制器和高压功率MOSFET集成到了单个硅片上，通过进一步减少元件数和省去控制器和高压功率MOSFET之间的寄生元件，可大大简化PCB的布局。

电路板可装入带E26/27灯座的梨形A19 LED替换灯中。RDK-251中提供了完整的电源规格、电路图、物料清单、变压器文档、印刷电路板布局及性能数据。

Power Integrations的照明业务开发经理Bill Weiss表示：“该设计能使SSL灯实现高质量调光、k可实现高功率因数、低THD、紧凑外形以及高可靠性。此外，还可满足乃至超越所有能效法规要求。固态照明制造商可建立一个既可工作在低压，又可工作在高压的平台。对于系统设计师来说，这款紧凑轻巧的高性能设计能加快其上市速度。”

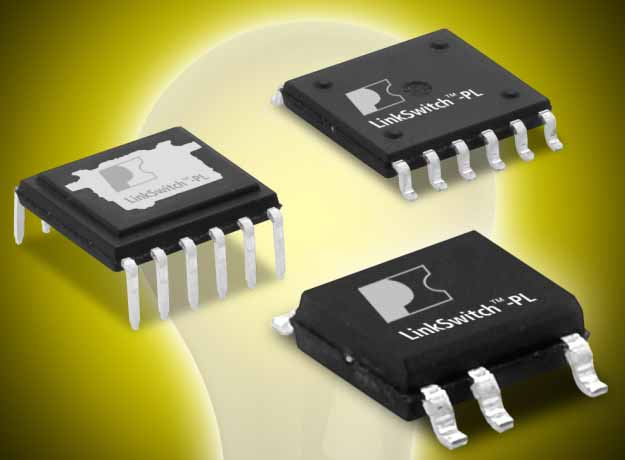

LinkSwitch-PL器件现以SO-8、eSOP™和eDIP™封装供货，基于10,000片的订货量每片单价为0.86美元。
